釜用机械密封是指搅拌器(混合器)密封。从引进装置中使用搅拌器的情况来看，凡大型釜用搅拌器都采用机械密封，它占搅拌器总量的63.4%，而未采用机械密封的搅拌器多数为小功率和罐、槽内的小型搅拌器。

近年来，机械密封在搅拌器上得到广泛应用，一是因为搅拌器轴的摆动量大，有的搅拌轴长达7~8m，虽然有底部支承装置，但摆动量仍然很大，填料密封已满足不了要求；二是使用条件越来越苛刻，安全要求也越来越高，减少泄漏，防止污染环境的呼声促使设计、生产部门采用机械密封；三是釜用机械密封的结构不断改进以及与其配套的辅助装置普遍得到采用，使密封效果更良好，从而节省了维修费用。有人做过统计，尽管机械密封的净购置费用比填料密封高，但安装使用之后，机械密封的维修费用只占填料密封维修费用的1/20，五年后总费用，机械密封比填料密封低一半。

一、釜用机械密封与泵用机械密封的区别

1.釜用机械密封大多数为立式，少数为倾斜式，极个别为水平式。一般计算机械密封端面比压都不考虑旋转零件的自重。

2.泵用机械密封的轴径多数在100mm以下，而釜用机械密封的轴径在100mm以上也很多。泵用机械密封的重量一般从几百克到几公斤，而一套釜用机械密封的重量有时达几百公斤到一千公斤以上。所以，在设计时要考虑安装、检修所需的起吊装置。

3.釜用机械密封的密封介质多数为气相。因此，釜用密封的端面比压要比泵用密封的端面比压高。

4.釜用密封多数为双端面、平衡型结构，此外，为了安装和检修方便，也用剖分式结构和易检拆结构。

二、上装式釜用机械密封

上装式釜用密封应用较广，它占引进的釜用机械密封95%以上。例如，西德EKATO公司的RD13、RD23、RD200ST和日本炭研精工的2K07T型都是上装式密封，它们用于PTA、聚乙烯和聚丙烯装置。

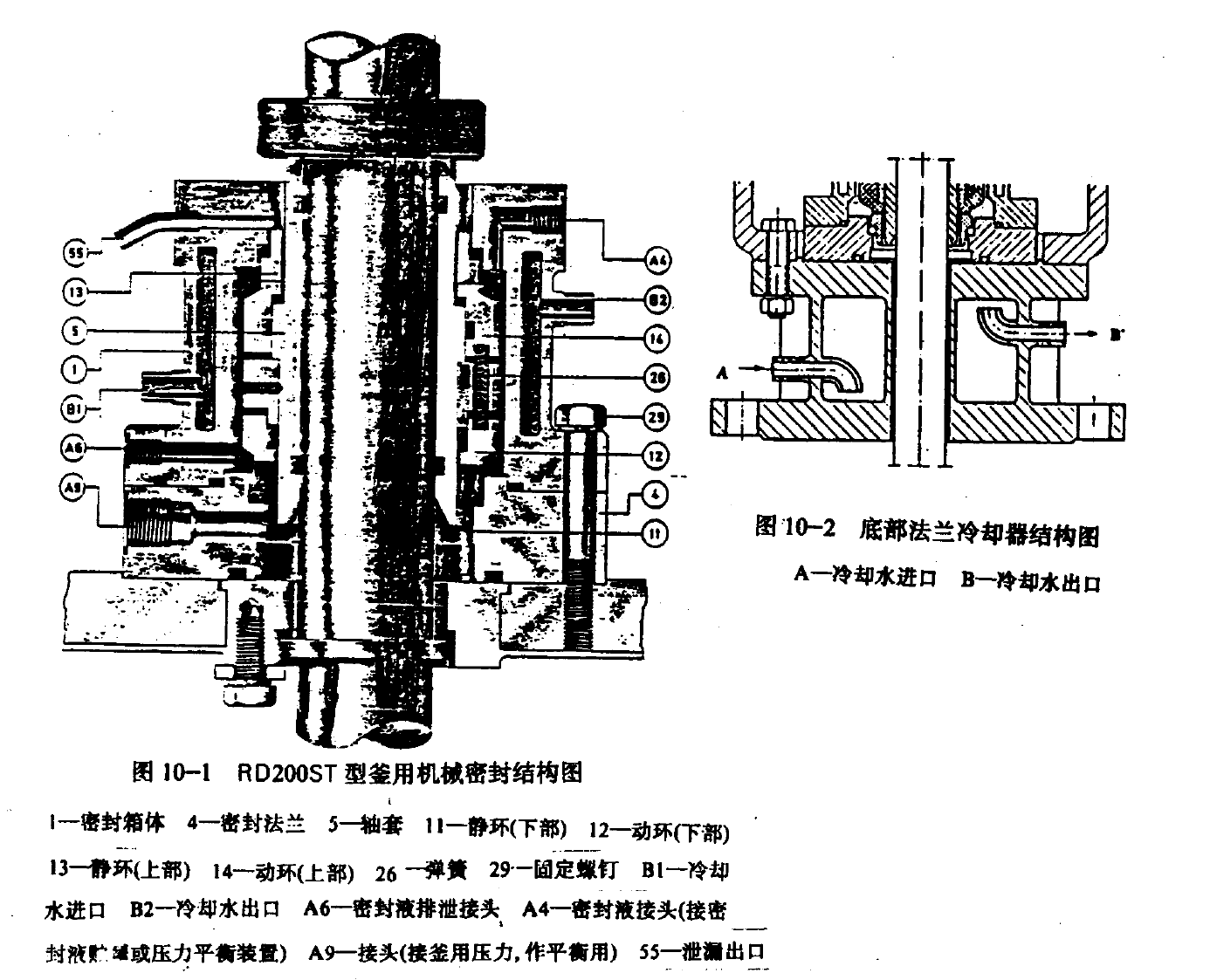

上装式釜用机械密封的典型结构如图10-1所示，这是EKATO公司RD200ST型釜用密封的结构图。这种密封是双端面带水冷来套的密封结构，适用操作温度为130~180℃.如果操作温度在130℃以下，可以不用水冷夹套，而用上部冷却风扇(图3-38)，当操作温度至300~400℃时，必须采用底部带法兰冷却器(图10-2}的结构，这里法兰冷却器起了热阻挡层的作用。在安装冷却水管线时，要注意冷却水出口管线与漏斗间高度至少在200mm以上，出口处水的温度应低于40~50℃.

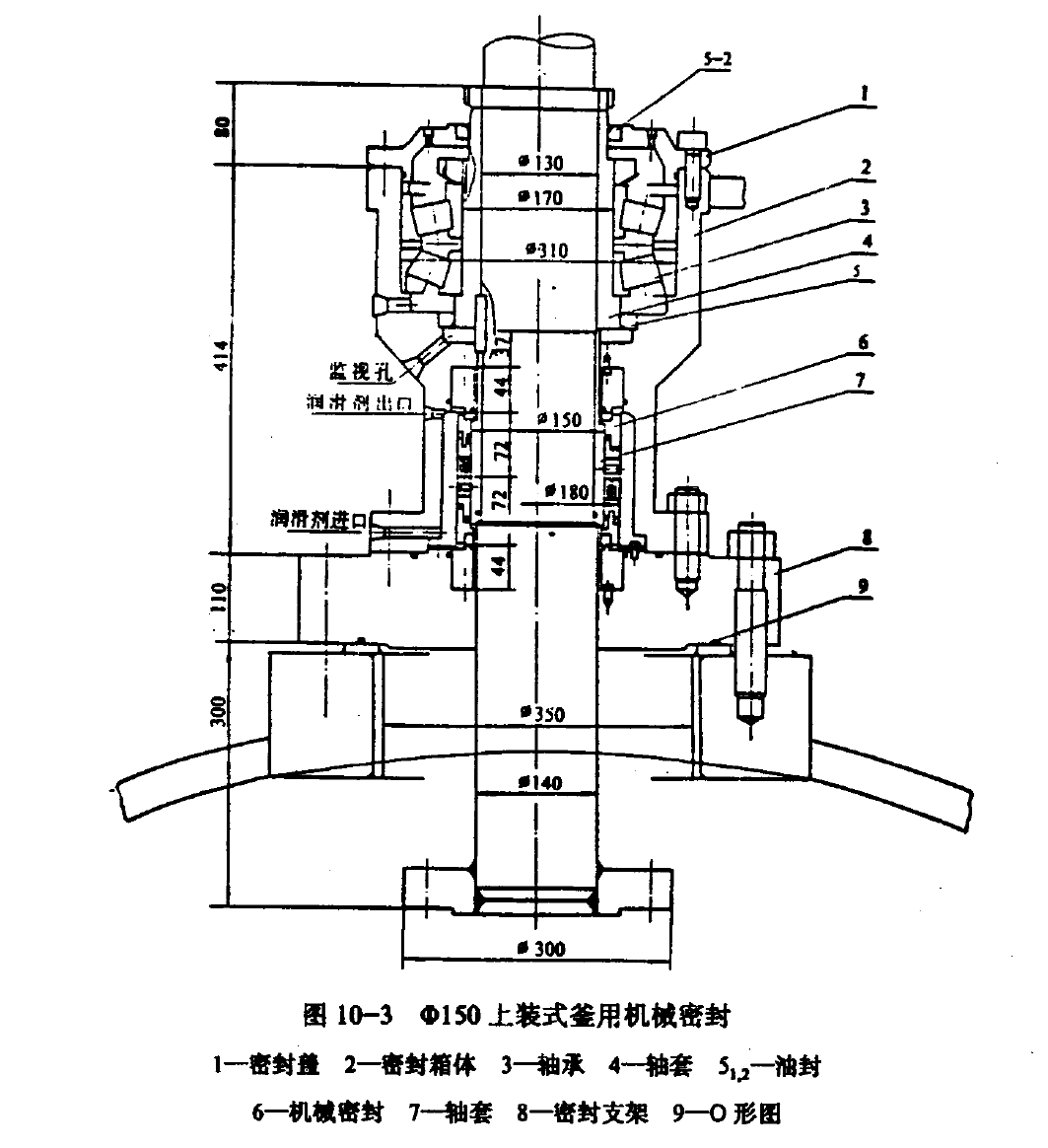

聚丙烯装置第1号、2号反应釜用搅拌器的机械密封如图10-3所示。

三、底装式釜用机械密封

反应釜底部传动的搅拌器用的机械密封是一种特殊结构，因为密封上部要与产品接触，所以工作条件更为苛刻。

底装式釜用机械密封的要求：

1.在结构上做到不使搅拌釜内沉积在底部的固体介质与机械密封相接触；

2.当密封失效时，不必排除釜内液休也能卸除机械密封进行维修工作，最好能快速更换，并能在反应釜带压下进行更换机械密封，还要求在不拆除笨重的传动机构情况下，也能够进行机械密封的拆卸和重新安装；

3.结构上具有小尺寸的短轴和低的高度，带安装臂。

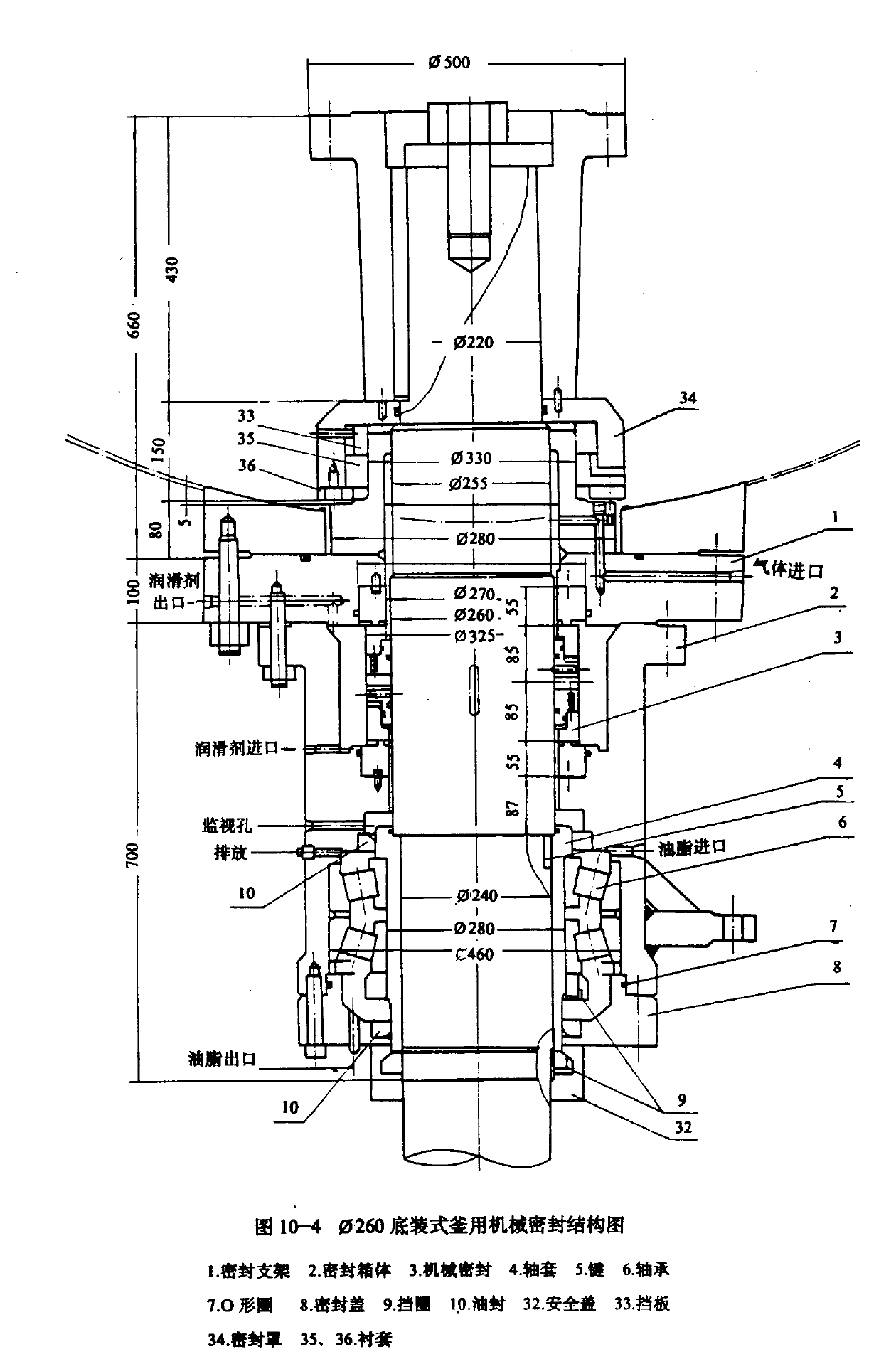

聚丙烯装置第3号、第4号反应釜及粉末塔搅拌器都采用底装式密封。图10-4为?260底装式机械密封的结构图。为了防止产品进入密封腔，在连接搅拌桨的法兰下部有一锅底形密封罩34，还有两道衬套35、36及推力板33使大的颗粒被离心力抛出，小的颗粒也难于进入密封腔。对于接触物料的上部(密封罩下面)密封，有的采用摩擦副密封；有的采用唇密封(轴向与横向相结合的唇封);有的采用衬套密封(如图[10-4所示)。密封罩表面、轴的上部、连接法兰表面都应研磨、抛光，以免物料粘结在表面上。

四、停车密封装置

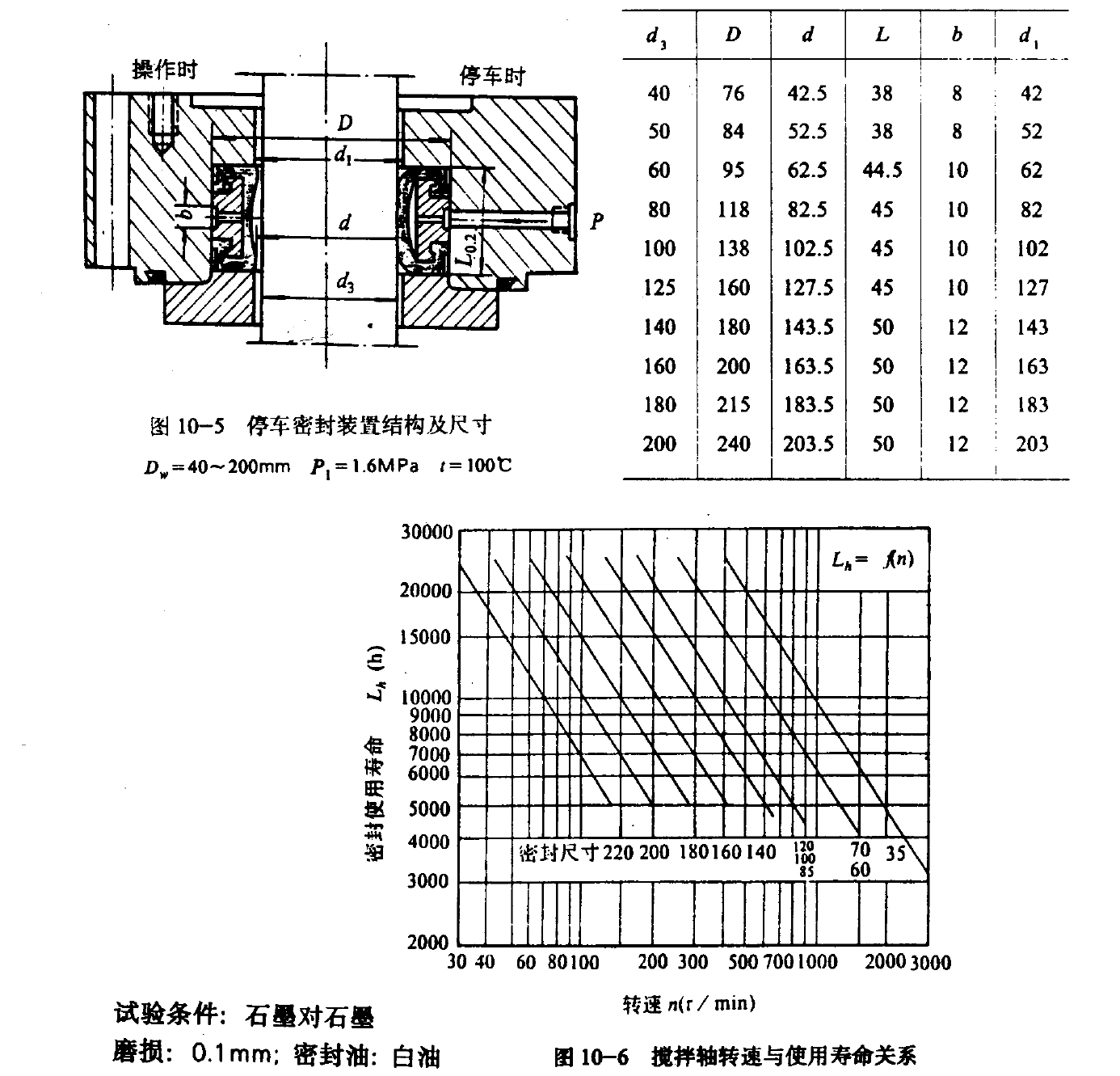

当釜用密封有缺陷而需要带压更换机械密封时，可采用停车密封装置(图10-5) 。

这种装置只要在停车时在轴封处通人外部压力P，即可使轴密封，但这时轴就不能再转动。它特别适用于无菌、发酵操作等容器的密封，但不适用于产品易凝固和变稠的场合。

五、与釜用机械密封有关的几个参数

1.使用寿命

釜用机械密封的使用寿命一般规定半年以上。其实使用寿命与搅拌轴的转速、密封尺寸、摩擦副材料等因素有关。图10-6为EKATO公司对不同尺寸的密封在不同转速下的使用寿命试验结果。

2.适用范围

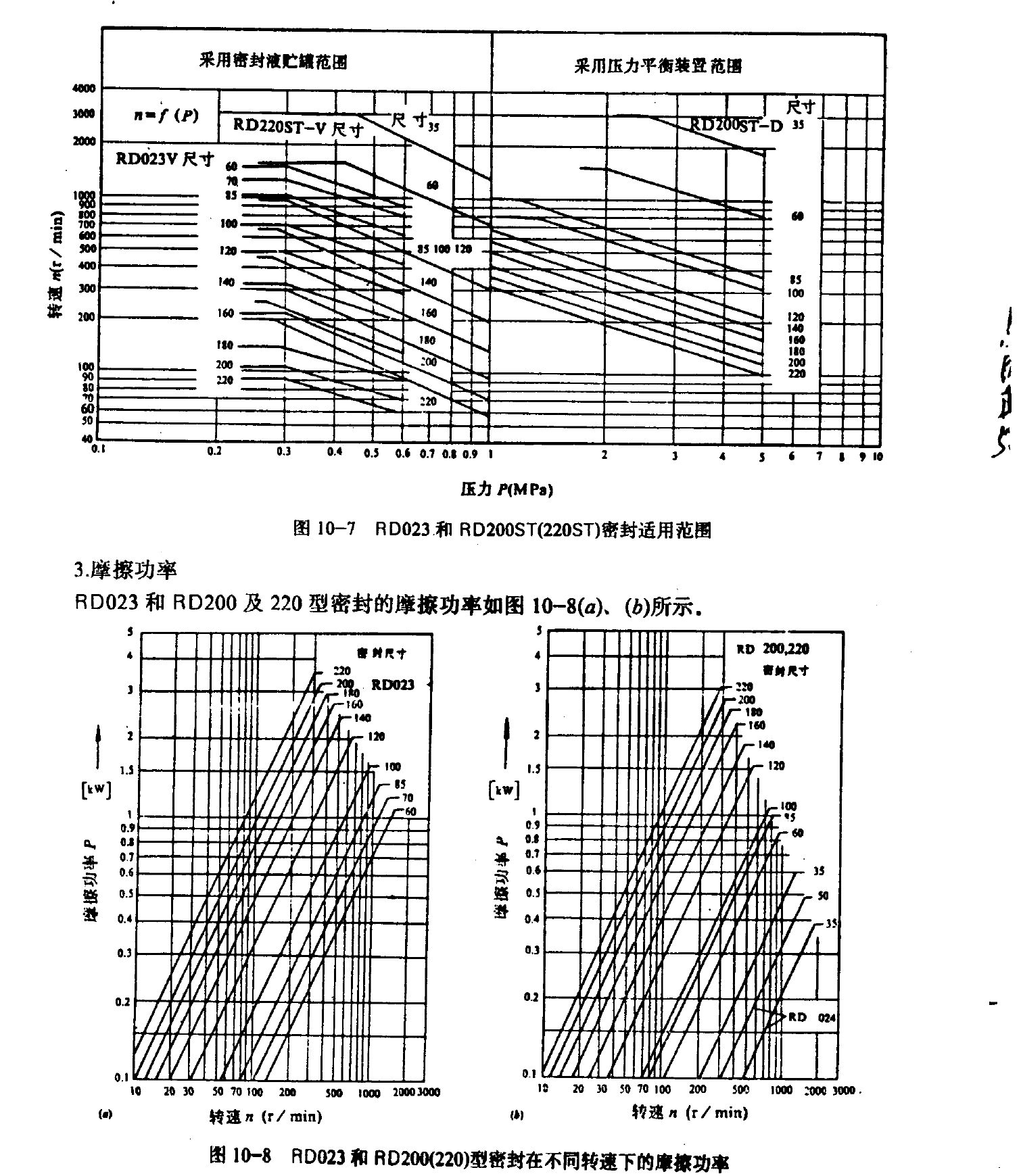

釜用密封的适用范围与使用条件、何种辅助装置有关，每个密封公司都有其产品适用范围的说明。图10-7为EKATO公司RD023和RD200ST型密封在密封液贮罐和压力平衡装置两种条件下的适用范围图。
